BM-ICS-17A型皮带秤

BM-ICS-17A型皮带秤

详细描述:BM-ICS-17A秤架采用杠杆式结构,两个秤架结构将皮带秤称重区域变成更长,而且两组秤体之间能够相互校验、相互冗余,对两组信号分别进行AD检测、故障判断,完成自动超差判断并报警剔除,真正实现皮带秤高精度、免维护、自校验,长期保持高精度稳定运行状态。具有结构简单,称量准确,操作方便,维护量小等优点,广泛应用于电力行业入炉煤皮带秤计量、入厂煤的皮带秤计量。

BM-ICS-17A型皮带秤  17A秤架配有四组托辊,一般适用于主运输皮带,建议输送机的倾角≤17°。

型 号 校验精度(%) 称重范围(t/h) 皮带机倾斜 称重传感器(只) 计量托辊(组) 压力杠杆 耳轴(只) 速度传感器(只)
ICS-14A ±0.125 1-8000 ≤6° 4 4 悬浮式 1
ICS-14B ±0.125 1-8000 ≤17° 4 3 悬浮式 1
ICS-17A ±0.25 1-6000 ≤17° 2 4 双杠杆 4 1
ICS-17B ±0.25 1-4000 ≤17° 2 2 单杠杆 2 1
ICS-20A ±0.5 1-8000 ≤17° 1 2 双杠杆 2 1
ICS-20B ±0.5 1-8000 ≤17° 1 1 单杠杆 2 1
ICS-30A ±0.25 1-8000 ≤17° 2 1 悬浮式 1
ICS-30B ±0.25 1-8000 ≤17° 1 1 悬浮式 1
ICS-30-2TC-4C ±0.125 1-8000 ≤17° 4 2 悬浮式 1
SN-XF-4 ±0.125 1-8000 ≤6° 8 8 悬浮式 1

详情

结构创新、精度突破、维护方便、运行高度智能化!

应用范围: 适合各种现场应用,尤其是对计量精度要求极高的场所。

主要功能: 监测与处理功能,系统设置功能,存储功能,查询、显示、打印功能,报警功能和其他可拓展功能。

精度范围: 使用精度长期≤0.25%

产品特点:双秤架杠杆式结构;4只高精度称重传感器;单独信号检测;自动判断故障;超差报警剔除。

产品组成: 秤架,进口称重传感器,测速传感器,称重仪表,校验装置以及产量远程监控系统,软件。

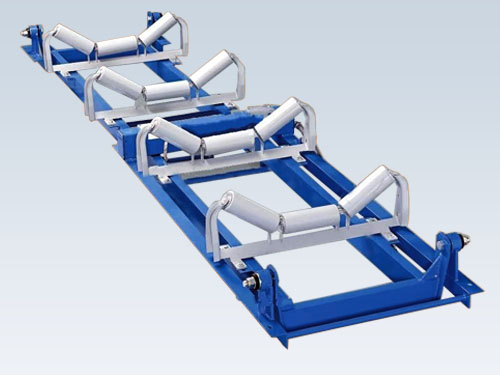

BM-ICS-17A型皮带秤秤架

【产品介绍】:BM-ICS-17A秤架采用杠杆式结构,具有结构简单,称量准确,操作方便,维护量小等优点,广泛应用于电力行业入炉煤皮带秤计量、入厂煤的皮带秤计量.

特点

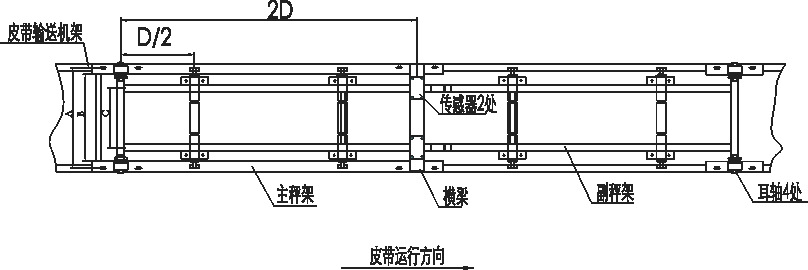

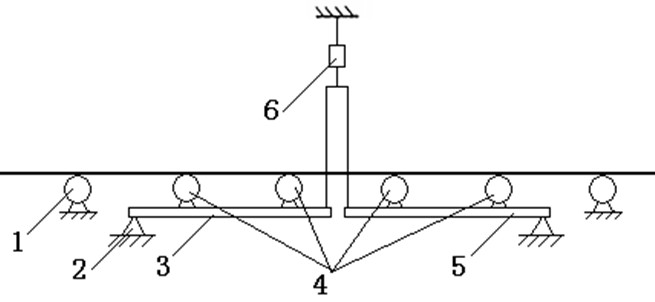

BM-ICS-17A型皮带秤 BM-ICS-17A型皮带秤 1、杠杆式结构
2、两只拉式传感器连接主副秤架

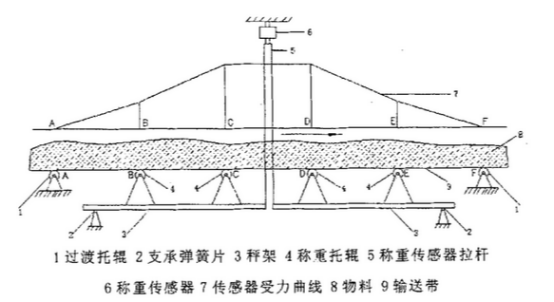

3、物料通过的重量通过杠杆原理作用传到传感器上
4、外侧支撑采用无摩擦橡胶耳轴,精确度高、耐腐、抗震
5、主梁采用矩形钢管,刚性高、自重轻,减少物料堆积和零点漂移
6、高精度电阻应变片式传感器安装于受拉位置,保证稳定性,减少非线性误差





BM-ICS-17A型皮带秤

适用范围

一般用于主运输皮带上,安装的输送机倾角应该≤17°

【称重仪表】



◆综合精度:±0.01%;

◆显示器为四行屏幕显示,显示瞬时流量、累计量、皮带机运行参数;

◆滚动菜单,可作参数输入设定中文显示,操作简单;

◆多种标定方法,可自动零点和间隔,自动零点跟踪;

◆通讯接口(可选):标准RS~232C、RS485接口。

◆如有需要,可提供MODBUS、以太网通讯等功能。

◆可以设定的流量,软件PID调节,实现DCS自动配料系统控制;

◆多路输入输出端口;

◆打印接口(打印机可选).

◆调试方便:中文菜单,自动零点校准、自动间隔校准、故障自诊断.

◆数据远传:

a模拟量:实时流量通过电流信号(4-20mA,可选),累计量通过脉冲信号输出至远方

b数字:通过通讯的方式将所有数据传至上位机;

◆故障报警:高流量报警、低流量报警、停机报警、外报警等多种报警信号;

◆通讯功能:标准RS232和标准RS485接口,波特率可调,地址可设置,可以多台仪表进行联网;

◆称重仪表有面版嵌入式和壁挂式两种,可满足各种现场的不同要求。



【称重传感器】

我公司选用的称重传感器为电阻应变片式拉(压)力传感器。

◆非线性:小于额定输出的0.05%;

◆重复性:小于额定输出的0.03%;

◆滞后:小于额定输出的0.03%;

◆温度灵敏度:零值时为±0.003%/℃ 满值时为±0.004%/℃

◆安全过载:150%



   【测速传感器】

◆连接在专用的测速装置上,可消除通常测速装置中摩擦轮与皮带间因打滑所产生的误差;

◆密闭外壳,具有良好的屏蔽性,封闭性能好,适用于户外安装;

◆无碳刷式脉冲发生器,不需调整、校准、无需维修;

◆最新的软连接技术,更有效地保证了测速精度;

◆测速范围:0.05-4.0m/s

   【测速滚筒(装置)】

精密的测速滚筒(装置)安装在输送机架上,保持和输送机同步运转。
